產品中心Product Series
當前位置：首頁>產品中心>X-Ray無損透視檢查機X-Ray無損透視檢查機
產品類別：X-Ray無損透視檢查機
產品名稱：臻邁_X-Ray無損透視檢查機MVX7500/7600/7800
產品詳情

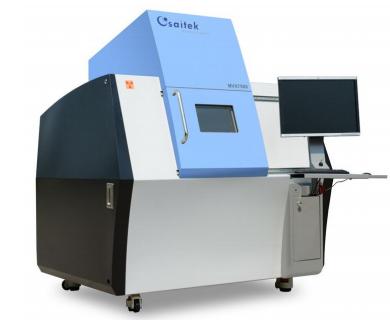

臻邁_X-Ray無損透視檢查機MVX7500/7600/7800
產品應用：
電子連接器模組的檢測
封裝元件
鋁壓模鑄件
模壓塑料部件
陶瓷制品
航天組件
電氣和機械部件
電子元件
表面貼裝器件
自動化組件

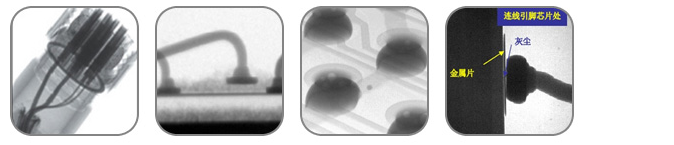

圖片效果
優異的操控性能

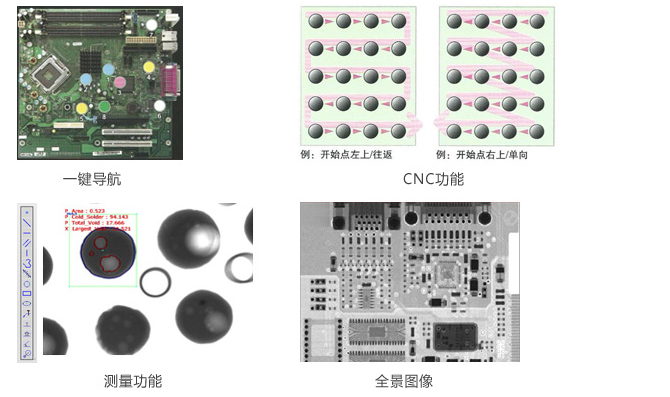

軟件功能
.主要有（自動尋邊，短路，開路，焊料不中，焊錫過多偏斜元件有/無錫珠BGA氣孔有鉛元件）；
.一鍵式操作功能
.CNC編程功能
.數字圖象導航功能
.正負180度旋轉圖象自動跟蹤功能
.X/Y/Z1/Z2/T/R/P 軸，7軸聯動
技術規格：
|
型號參數 |
MVX7500 |
MVX7600 |
MVX7800 PLUS |
|
載物臺大小 |
500*450mm |
500*450mm |
500*450mm |
|
XY行程 |
480*400mm |
480*400mm |
480*400mm |
|
最大視野（FOV） |
100mm |
100mm |
100mm |
|
最小視野（FOV） |
2mm |
2mm |
5mm |
|
載物臺最大負荷 |
10kg |
10kg |
10kg |
|
被測物體最大體積 |
450*400*150mm |
450*400*150mm |
450*400*150mm |
|
裝料/卸料 |
平均3秒 |
平均3秒 |
平均3秒 |
|
運動速度最大 |
100mm/s |
100mm/s |
100mm/s |
|
最小步進精度 |
<5um |
<5um |
<5um |
|
空間分辯率 |
2.5 um |
2.5 um |
2.5 um |
|
穿透力 |
45mm鋁板 |
45mm鋁板 |
45mm鋁板 |
|
灰度級 |
12級 |
12級 |
12級 |
|
系統最大倍率 |
1200倍（幾何倍率200倍） |
3000倍（幾何倍率500倍） |
12000倍（幾何倍率2000倍） |
|
最大管電壓KV |
130KV |
150KV |
160KV |
|
最大管電流uA |
300uA |
500uA |
200uA |
|
光管類型/焦斑 |
開放式油冷微焦斑光管，FOCUS=1um |
開放式油冷微焦斑光管，FOCUS=1um |
開放式油冷微焦斑光管，FOCUS=1um |
|
圖象接收器 |
200CCD+II相機 |
光纖數字成像面板 |
光纖數字成像面板 |
|
圖象接收器傾斜 |
Max70° |
Max70° |
Max70° |
|
輻射參考：GB15208.1～2005 |
輻射值≤1usv |
輻射值≤1usv |
輻射值≤1usv |
