產品類別：X-Ray無損透視檢查機

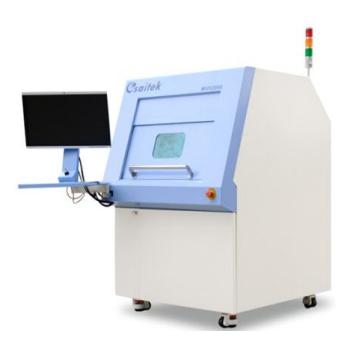

產品名稱：臻邁_X-RAY無損透視檢查機MVX2000/MVX2000Plus
產品詳情
臻邁_X-RAY無損透視檢查機MVX2000/MVX2000Plus

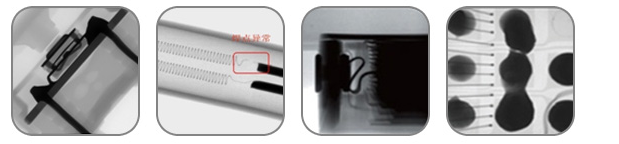

檢測效果圖
產品應用
電子連接器模組的檢測
封裝元件
鋁壓模鑄件
模壓塑料部件
陶瓷制品
航天組件
電氣和機械部件
電子元件
表面貼裝器件
pcba焊點檢測（BGA 、CSP 、POP等元器件檢測）
電池（極片焊點缺陷檢測、電芯繞卷情況檢測）

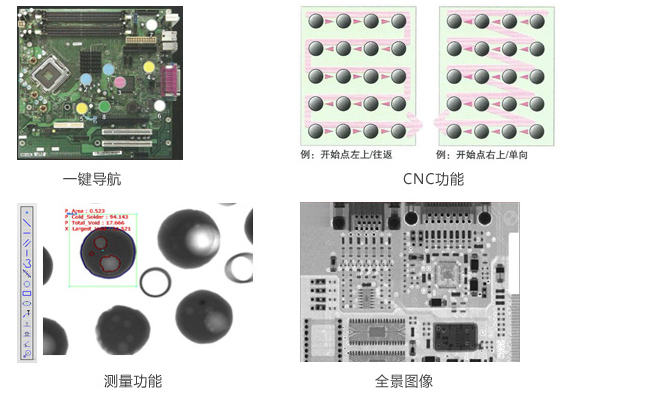

優異的操控性能
主要有（自動尋邊，短路，開路，焊料不中，焊錫過多偏斜元件有/無錫珠BGA氣孔有鉛元件）；
一鍵式操作功能
CNC編程功能
數字圖象導航功能
70度傾斜圖象自動跟蹤功能
X/Y/Z1/Z2/T軸，5軸聯動
技術規格：
|
型號參數 |
MVX2000 |
MVX2000 PLUS |
|
載物臺大小 |
480*450mm |
480*450mm |
|
XY行程 |
400*400mm |
400*400mm |
|
最大視野（FOV） |
100mm |
100mm |
|
最小視野（FOV） |
2.5mm |
2.5mm |
|
載物臺最大負荷 |
10kg |
10kg |
|
被測物體最大體積 |
480*450*150mm |
480*450*150mm |
|
裝料/卸料 |
平均3秒 |
平均3秒 |
|
運動速度最大 |
100mm/s |
100mm/s |
|
最小步進精度 |
<3um |
<3um |
|
空間分辯率 |
3um |
2um |
|
穿透力 |
60mm鋁板 |
60mm鋁板 |
|
灰度級 |
12級 |
12級 |
|
系統最大倍率 |
300倍（幾何倍率50倍） |
300倍（幾何倍率50倍） |
|
最大管電壓KV |
100KV |
100KV |
|
最大管電流uA |
200uA |
250uA |
|
光管類型/焦斑 |
封閉式油冷微焦斑光管，F(xiàn)OCUS=4um |
封閉式油冷微焦斑光管，F(xiàn)OCUS=4um |
|
圖象接收器 |
200CCD+II相機 |
光纖數字成像面板 |
|
圖象接收器傾斜 |
Max70° |
Max70° |
|
輻射參考：GB15208.1～2005 |
輻射值≤1usv |
輻射值≤1usv |
