產品類別：X-Ray無損透視檢查機

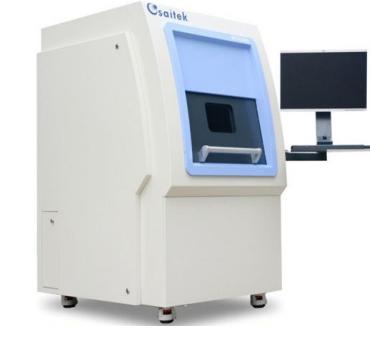

產品名稱：臻邁_X-RAY無損透視檢查機MVX3000/MVX3000Plus
產品詳情
臻邁_X-RAY無損透視檢查機MVX3000

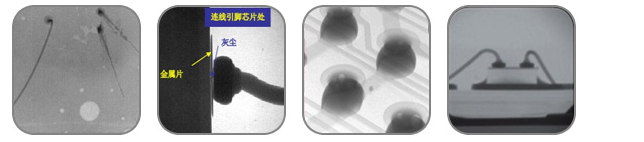

圖片效果：
產品應用：
電子連接器模組的檢測
汽車電子（接插線、儀表盤等檢測）
半導體（封裝元器件檢測）
鋁壓模鑄件
模壓塑料部件
陶瓷制品
航天組件
電氣和機械部件
電子元件
表面貼裝器件
pcba焊點檢測（BGA 、CSP 、POP等元器件檢測）
電池（極片焊點缺陷檢測、電芯繞卷情況檢測）
太陽能、光伏（硅片焊點檢測）
航空組件等特殊行業的檢測
電子模組檢測

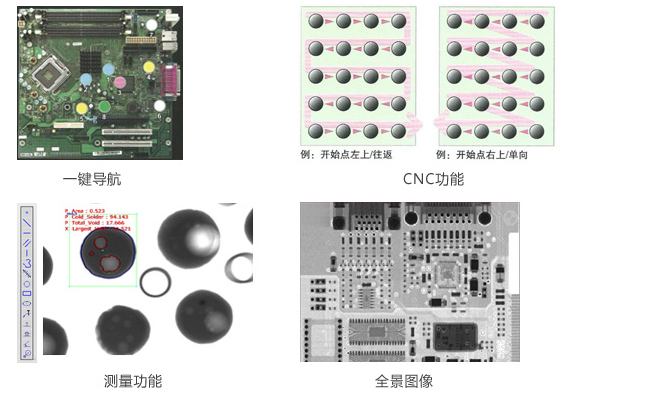

優異的操控性能
.主要有（自動尋邊，短路，開路，焊料不中，焊錫過多偏斜元件有/無錫珠BGA氣孔有鉛元件）；
.一鍵式操作功能
.CNC編程功能
.數字圖象導航功能
.70度傾斜圖象自動跟蹤功能
.X/Y/Z1/Z2/T 軸，5軸聯動
技術規格：
|
型號參數 |
MVX3000 |
MVX3000 PLUS |
|
載物臺大小 |
500*480mm |
500*480mm |
|
XY行程 |
500*450mm |
500*450mm |
|
最大視野（FOV） |
100mm |
100mm |
|
最小視野（FOV） |
2mm |
2mm |
|
載物臺最大負荷 |
10kg |
10kg |
|
被測物體最大體積 |
450*400*150mm |
450*400*150mm |
|
裝料/卸料 |
平均3秒 |
平均3秒 |
|
運動速度最大 |
100mm/s |
100mm/s |
|
最小步進精度 |
<5um |
<5um |
|
空間分辯率 |
3 um |
2um |
|
穿透力 |
70mm鋁板 |
70mm鋁板 |
|
灰度級 |
12級 |
12級 |
|
系統最大倍率 |
400倍（幾何倍率60倍） |
400倍（幾何倍率60倍） |
|
最大管電壓KV |
110KV |
130KV |
|
最大管電流uA |
800uA |
300uA |
|
光管類型/焦斑 |
封閉式油冷微焦斑光管，FOCUS=4um |
封閉式油冷微焦斑光管，FOCUS=3um |
|
圖象接收器 |
200CCD+II相機 |
光纖數字成像面板 |
|
圖象接收器傾斜 |
Max70° |
Max70° |
|
輻射參考：GB15208.1～2005 |
安全在≤1usv |
安全在≤1usv |
